Модернизация системы управления агрегата электролитического лужения

1.  Выполнен комплекс работ по модернизации системы управления агрегата:
-  проектирование,
-  экспертизу проекта,
-  разработку программного обеспечения ПЛК и SCADA системы с отображением технологических параметров,
-  организацию связей для обмена данными между различными технологическими системами,
-  сборку электрических комплектных устройств и пультов управления,
-  демонтаж и монтаж оборудования на объекте,
-  настройку и ввод системы в эксплуатацию с последующим гарантийным обслуживанием.

2.  Объект: Карагандинская область г. Темиртау. Карагандинский металлургический комбинат АО «Арселор Миттал Темиртау». Листопрокатный цех №2   Модернизация системы управления линии электролитического лужения АЭЛ-1200/III. На линии осуществляется нанесение электролитическим способом олова на поверхность стальной холоднокатаной полосы.

3.  Задачи проекта:
-  Архивация работы блокировок и аварийных сообщений
-  Архивация значения токов лужения по всем ваннам за месяц
-  Обеспечить поэтапный ввод систем в работу без долговременного останова
-  Связать локальные системы по сети

4.  Выполненные работы :

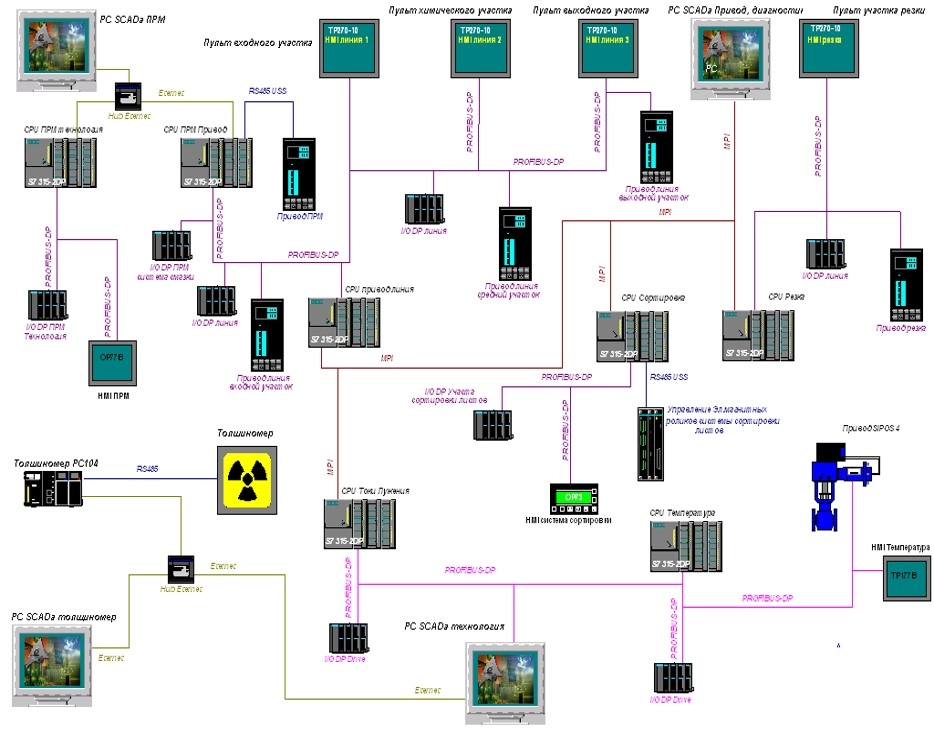

-  Система управления реализована на PLC Simatic S7-300 и преобразователях Simoreg DC Master. Все элементы системы управления связаны между собой индустриальной шиной Profibus-DP.

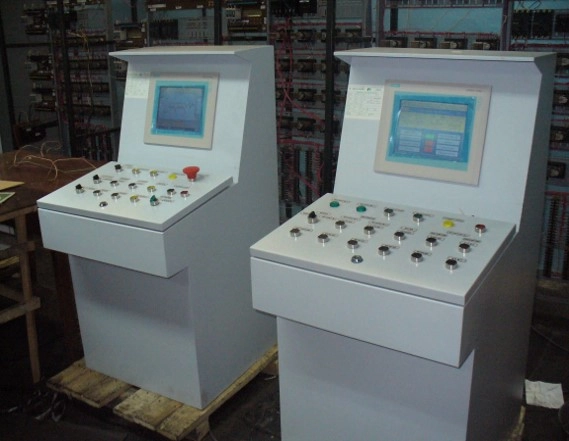

-  Система визуализации включает в себя четыре пульта управления, оснащенных панелями оператора TP 270.

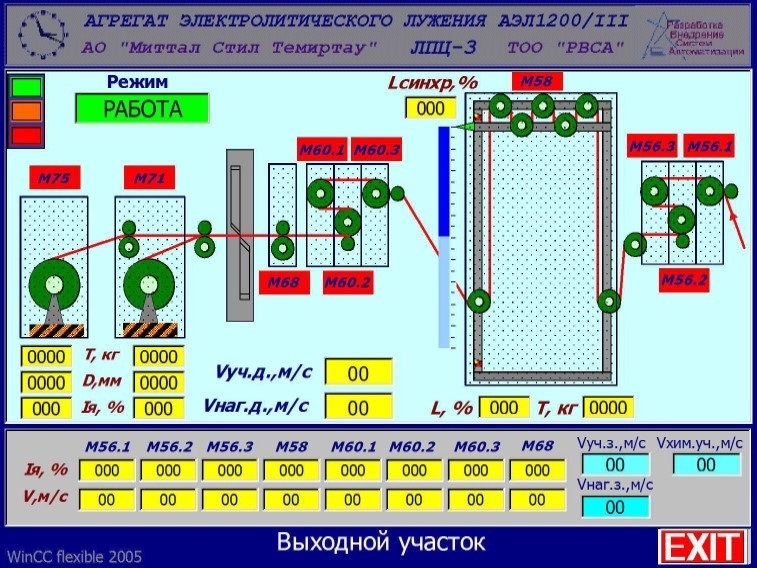

-  Разработанная графическая структура ПО на базе WinCC-flexible позволяет оператору АЭЛ управлять режимами работы, своевременно отслеживать и реагировать на все аварийные и предаварийные состояния электроприводов линии, а также контролировать технологические параметры линии.
-  Для контроля всего технологического процесса и быстрого реагирования при аварийных ситуациях вся информация сводится на PC-станцию на рабочем месте дежурного электрика. ПО разработано на базе WinCC.
