Реконструкция электроприводов и системы управления мостового специального грейферного крана
1. Выполнен комплекс работ:
- разработка проекта реконструкции
- комплектная поставка оборудования и кабельно-проводниковой продукции
- изготовление нестандартных металлоизделий-электротехнических шкафов, пульта машиниста, конструкций для прокладки кабельных линий.
- сборка комплектных шкафов управkения и пульта машиниста
- демонтаж старого оборудования
- комплекс электромонтажных работ
- испытания электрооборудования
- пусконаладочные работы, тестирование в процессе работы крана
Работы по восстановлению механического оборудования и поставке электродвигателей заказчик взял на себя.
2. Объект: Карагандинская область поселок Актау. Цементный завод АО «Central Asia Cement». Реконструкция электроприводов и системы управления мостового специального грейферного крана.
3. Задачи проекта:
- замена всей коммутационной аппаратуры приводов (автоматические выключатели, токовые реле, промежуточные реле цепей управления, контакторы);
- замена коммутационной аппаратуры управления электромеханическими тормозами;
внедрение программируемых логических модулей для реализации необходимых блокировок и алгоритмов управления механизмами крана (вместо электромеханических реле времени и промежуточных реле);
- отображение информации по работе схем управления на цифровых текстовых дисплеях;
- применение цифровых электроизмерительных приборов;
- замена пульта управления в кабине машиниста, внедрение современных органов ручного управления (промышленные джойстики, светосигнальная аппаратура, текстовые панели);
- замена концевых выключателей;
- замена кабельной продукции;
- замена силовых резисторов роторной цепи;
- монтаж освещения крана и обогрева кабины машиниста и шкафов с электрооборудованием.
4. Выполнены работы:
К электрооборудованию грузоподъемного крана предъявляются требования обеспечения высокой надежности работы, удобства эксплуатации, безопасности обслуживающего персонала и защиты оборудования от механических и электрических повреждений.
Проектом предусмотрено использование высоконадежного современного электрооборудование мировых ведущих производителей (АВВ, Siemens и др.).

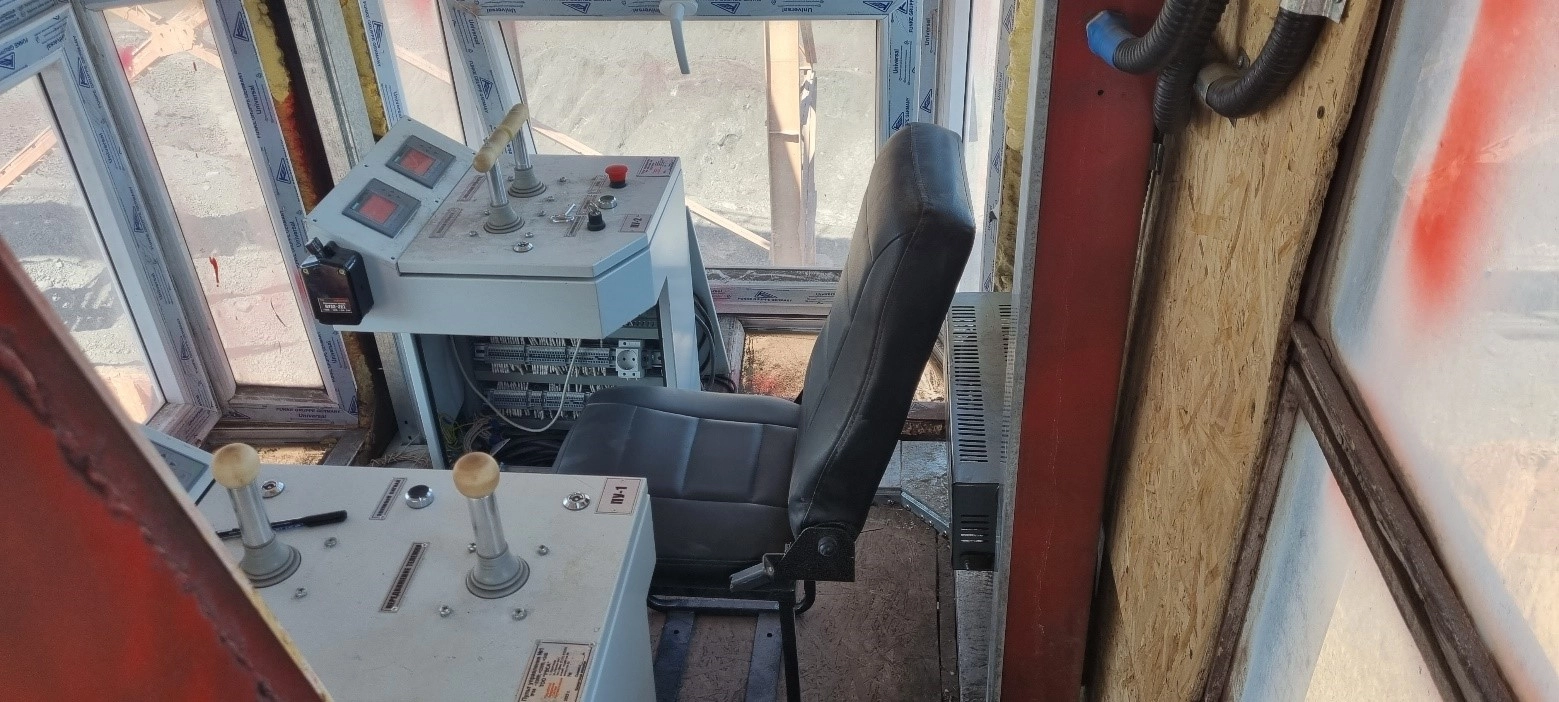

Пульт управления краном спроектирован с учетом требований эргономики и удобства работы для машиниста.
Световая и звуковая сигнализация, измерительные приборы и другие средства визуализации обеспечивают выдачу информации, которая способствует удобству управления краном, быстрому диагностированию отказов в работе оборудования, облегчает поиск и устранение неисправностей за минимальное время.
На всех электроприводах крана установлены асинхронные двигатели с фазным ротором.
В ходе реконструкции для каждого механизма реализована локальная система управления на базе высоконадежного программируемого логического модуля SIEMENS «LOGO» и панели оператора LOGO TDЕ. Модули “LOGO” выполняют все операции по формированию выходных сигналов управления в зависимости от состояния входов, в соответствии с программными алгоритмами.

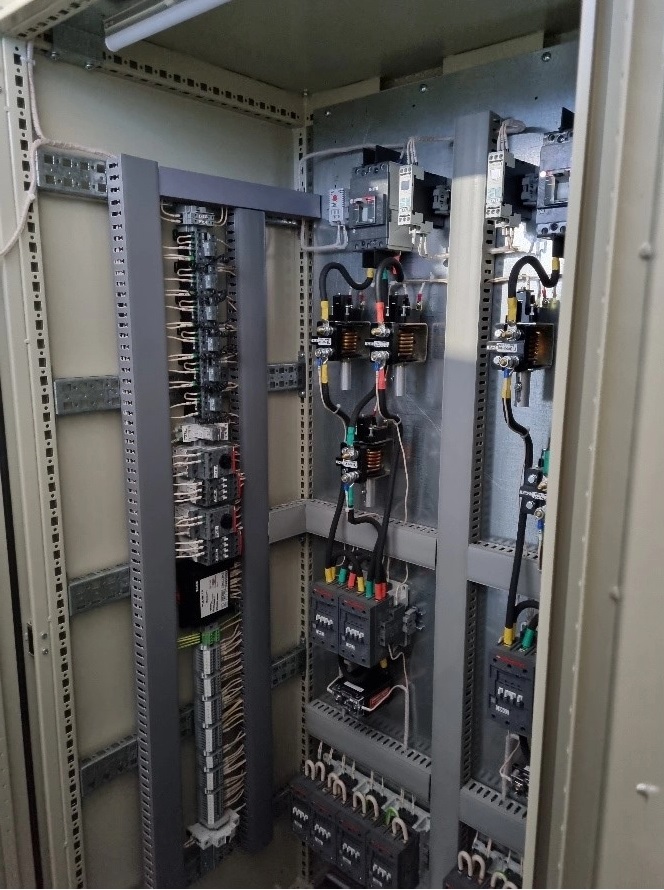

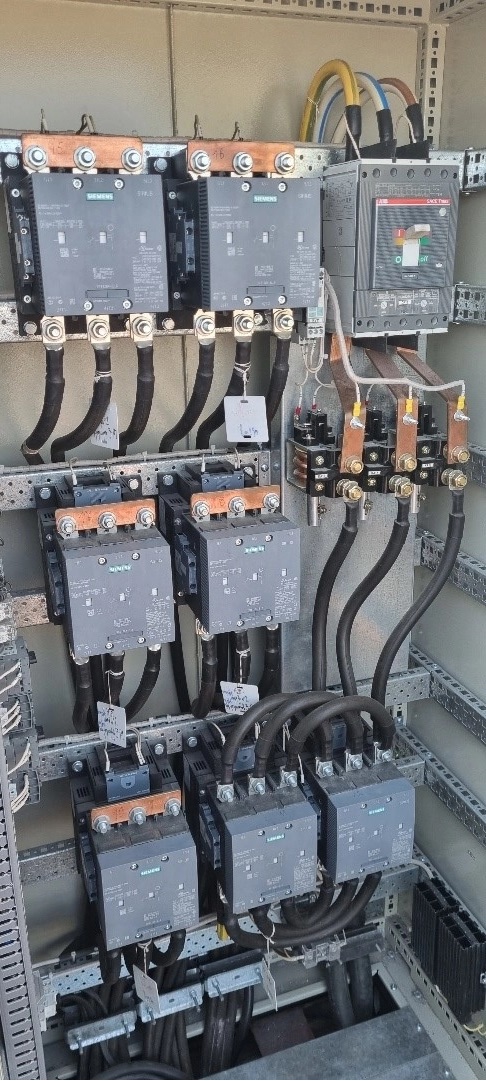

Силовое электрооборудование каждого механизма смонтировано в отдельном шкафу, разработанном и изготовленном нашей компанией. Для защиты и коммутации цепей статора и ротора применены автоматические выключатели и вакуумные контакторы производства SIEMENS и ABB.

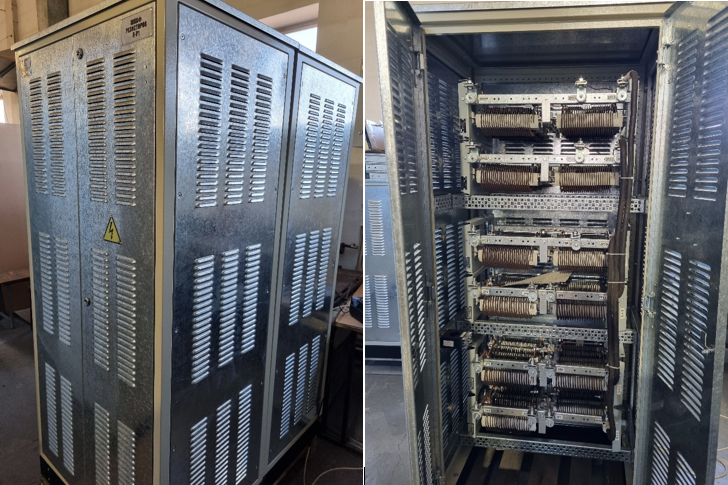

Резисторы роторной цепи монтируются в отдельных шкафах, имеющих перфорированные отверстия для естественной вентиляции.

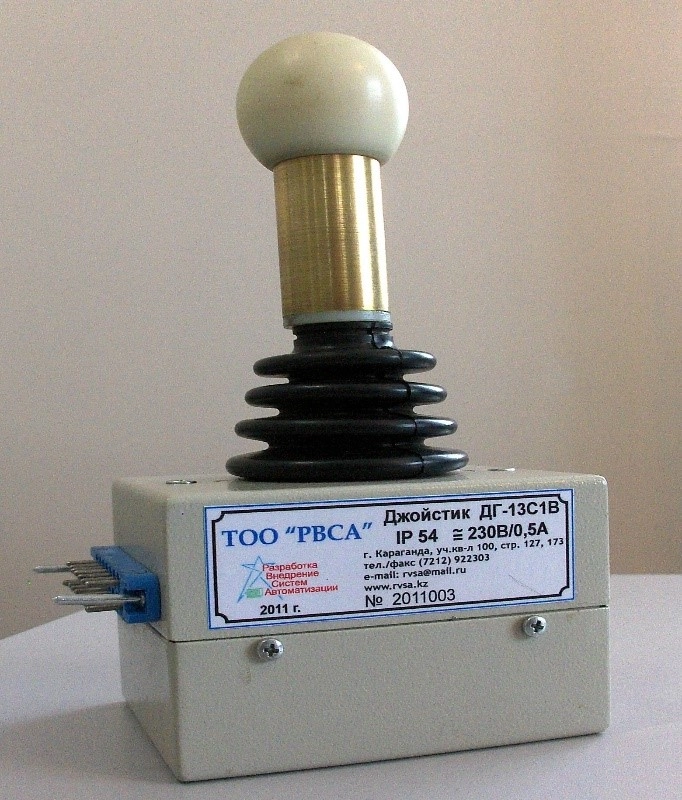

На пульте машиниста крана были установлены современные органы управления: джойстики серии «ДГ», разработанные и производимые ТОО «РВСА», а также светосигнальная аппаратура SIEMENS.
В ходе реконструкции реализовано:
- необходимые режимы работы механизмов крана;
- защиты электрооборудования от повреждения в случае выхода рабочих параметров за нормальные рамки;
- требуемые блокировки и меры безопасности, препятствующие возникновению аварийных ситуаций и обеспечивающие безопасность эксплуатационного персонала.
